- Mortaisage
Usinage de rainures et de clavettes
Le mortaisage est une opération d’usinage spécifique que peu d’ateliers maîtrisent encore avec un tel degré de précision. A Décines, la société familiale Verne a conservé et perfectionné ce savoir-faire indispensable pour la liaison mécanique des organes de transmission. Spécialistes de la création de rainures de clavettes, nous intervenons là où la soudure et les autres modes de fixation atteignent leurs limites de résistance.
Notre expertise en
mortaisage industriel
Notre atelier est équipé pour réaliser des mortaisages sur mesure, qu’il s’agisse de respecter des clavetages normalisés (ISO, DIN, etc.) ou de concevoir des dimensions spéciales pour des machines anciennes ou des prototypes. Nous travaillons sur des pièces de toutes tailles, avec une capacité allant jusqu’à un diamètre maximal de 1200 mm et une longueur de mortaisage standard de 300 mm. Pour des besoins hors gabarit, nous étudions vos demandes spécifiques pour proposer des longueurs plus importantes.
Fraisage et tournage
Explorez une solution plus adaptée ?
Filetage de précision
Explorez une solution plus adaptée ?
Usinage grande dimension
Explorez une solution plus adaptée ?
Rectification
Explorez une solution plus adaptée ?
Qu’est ce que le mortaisage ?
Le mortaisage est un procédé d’usinage par enlèvement de copeaux consistant à réaliser des formes géométriques intérieures (souvent des rainures) dans un alésage. Contrairement au tournage ou au fraisage, le mortaisage utilise un outil de coupe (le couteau) animé d’un mouvement alternatif vertical.

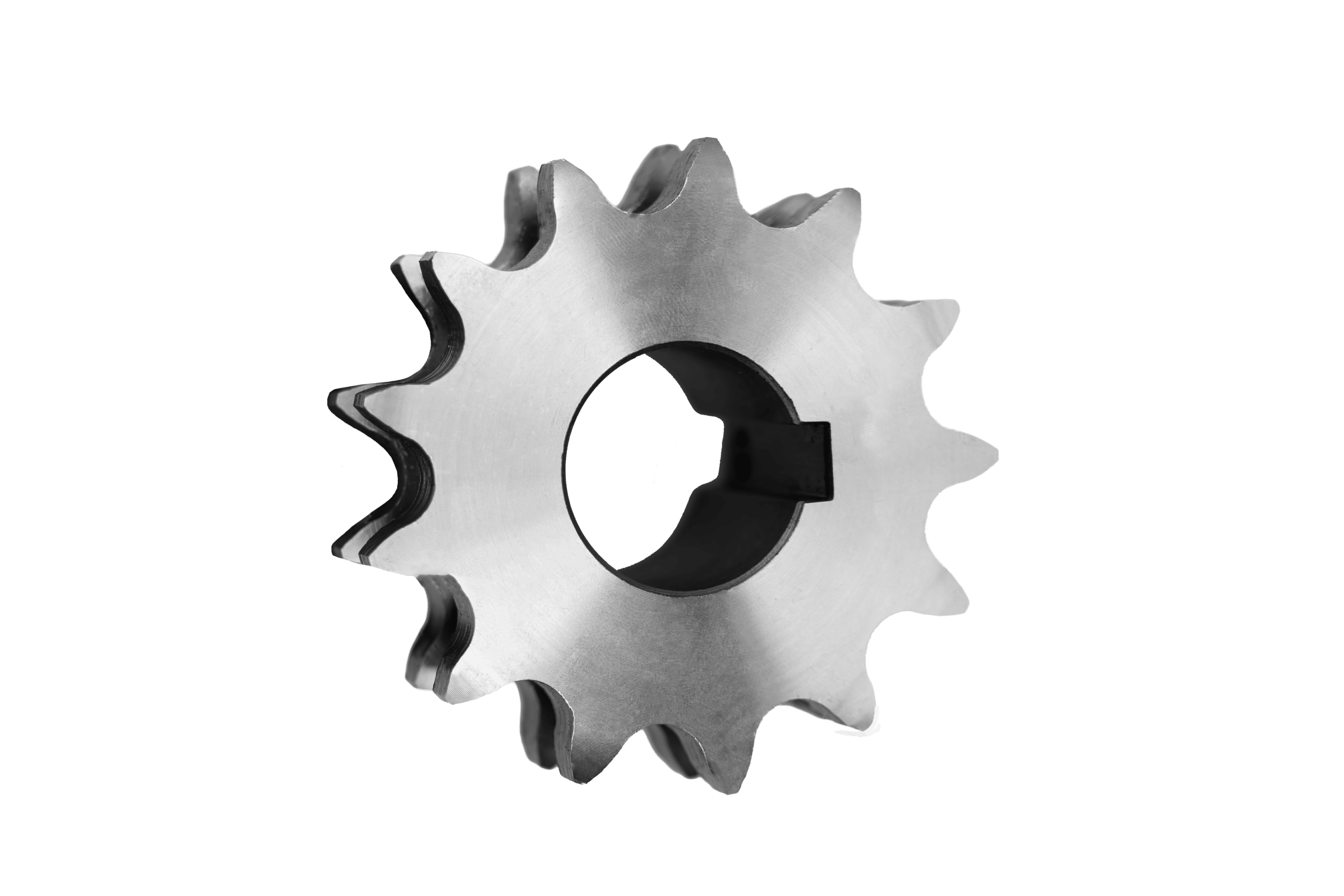

C’est la technique de référence pour la création de logements de clavettes, de cannelures ou de formes polygonales à l’intérieur d’un trou. En mécanique industrielle, le mortaisage garantit une transmission de couple optimale entre un arbre et un moyeu (poulie, engrenage, roue). Il assure ainsi la robustesse mécanique de l’ensemble sous de fortes contraintes de rotation.
Notre procédé de mortaisage et rainure de clavette ?
La société familiale Verne aborde le mortaisage avec une rigueur artisanale soutenue par une vision industrielle. Notre procédé permet d’obtenir des rainures parfaitement centrées et calibrées. Ainsi, nous assurons un ajustement « glissant » ou « serré » selon vos besoins de montage.
Nous intervenons sur :

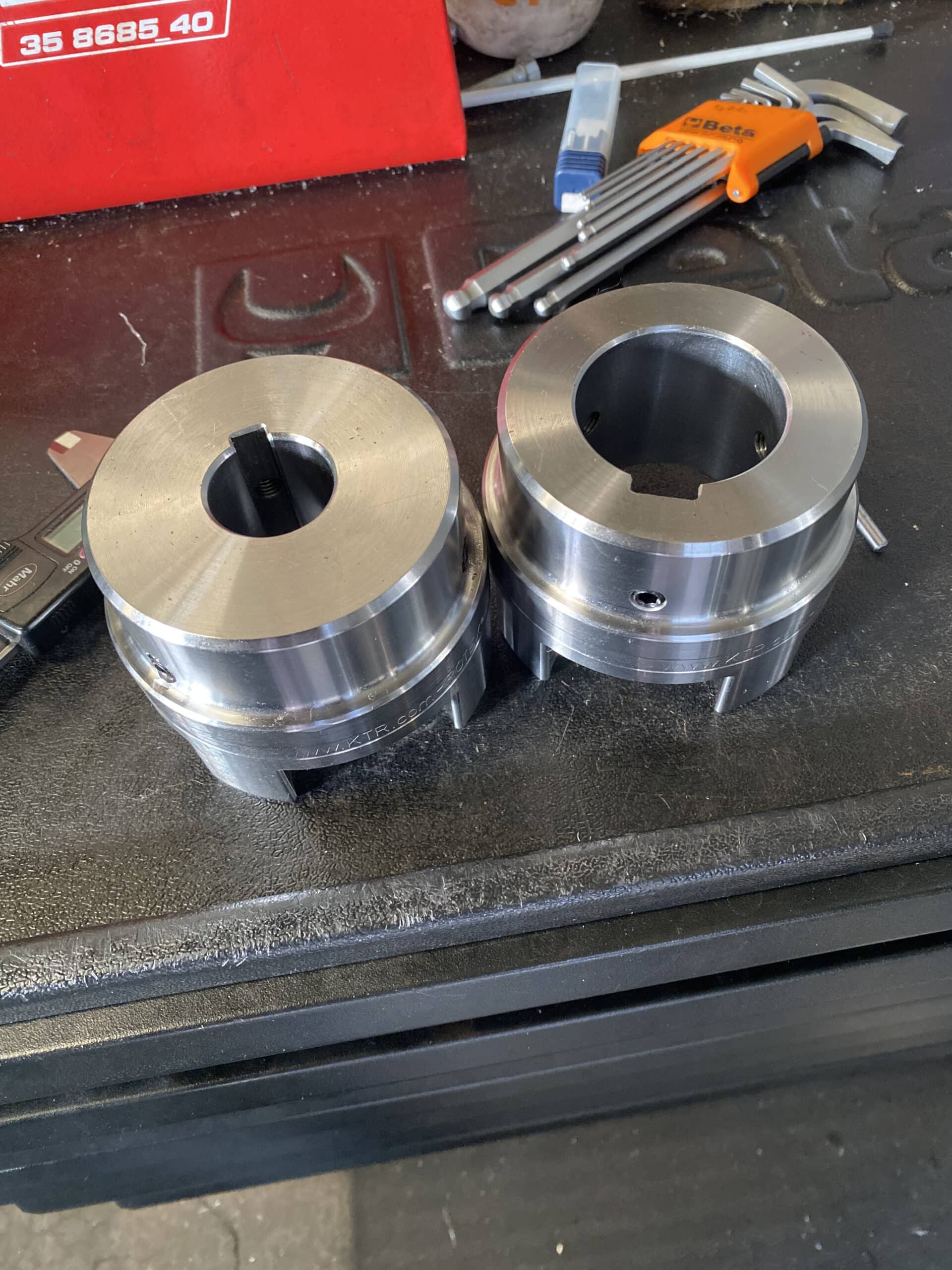

- Les rainures de clavettes simples : Pour sécuriser vos montages mécaniques standards
- Les clavetages spéciaux : Pour des applications spécifiques où les normes habituelles ne s’appliquent pas
- Le dépannage express : Si une clavette a « maté » son logement ou si une pièce a cassé, nous sommes capables de ré-usiner un mortaisage plus large ou de recréer une pièce neuve à partir de l’ancienne
Nous maîtrisons l’usinage sur métaux durs, aciers alliés, inox et fontes, assurant une finition qui limite l’usure prématurée de vos composants de transmission.
- Maintenance et rétrofit
Redonnez vie à vos transmissions
Un moyeu dont la rainure est usée peut immobiliser toute une ligne de production. Ainsi, nous analysons l’usure, proposons un ré-usinage ou une fabrication à neuf avec traitement thermique si nécessaire. Nous sommes votre partenaire pour le rétrofit de vos transmissions mécaniques.
Nos outils et services
pour le mortaisage

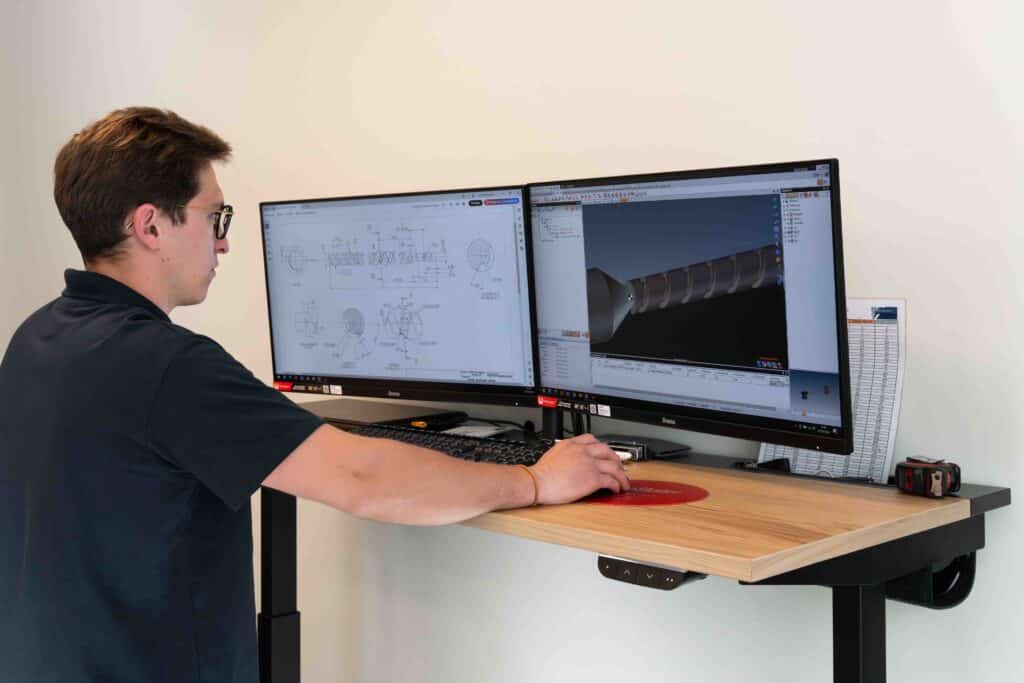

FAO / CFAO avec Top Solid
Même pour une opération comme le mortaisage, la préparation numérique est un atout. Avec Top Solid, nous définissons les trajectoires et vérifions les dégagements d’outils, notamment pour les mortaisages borgnes (qui ne débouchent pas). Cela nous permet de garantir la conformité totale de la pièce avant même le premier coup d’outil.

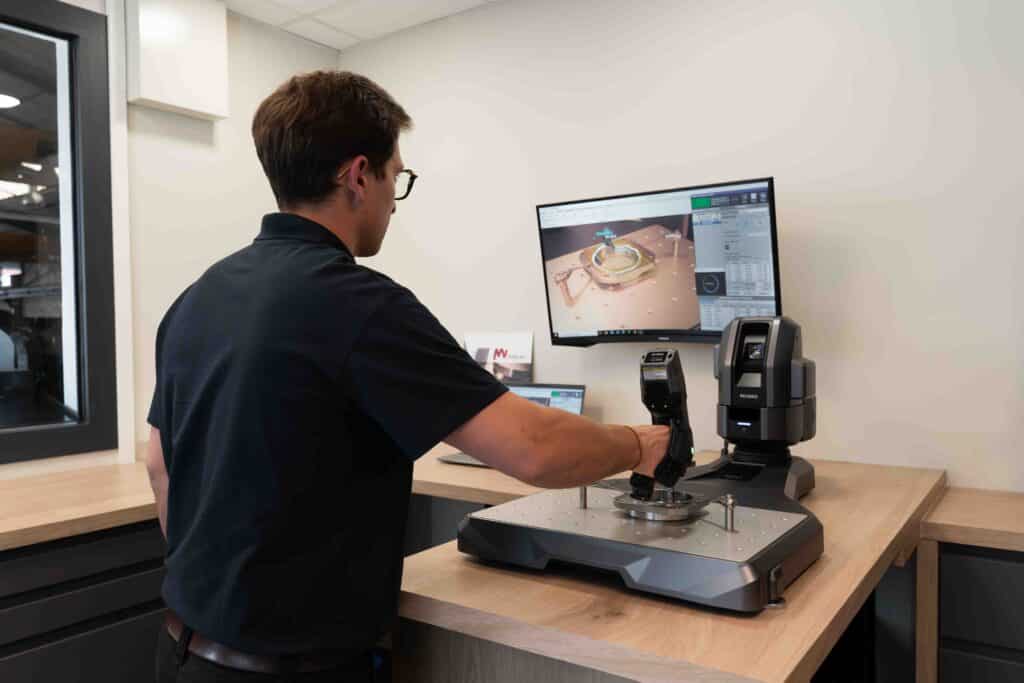

Métrologie dédiée mortaisage
La vérification d’une rainure intérieure est complexe. Nous utilisons notre machine de mesure tridimensionnelle Keyence XM 5000 pour valider la profondeur, la largeur et surtout la symétrie de la rainure par rapport à l’axe de la pièce. Ces contrôles rigoureux font l’objet de rapports détaillés pour assurer votre traçabilité qualité.
Manutention
Avec une capacité de diamètre allant jusqu’à 1200 mm, les pièces confiées au mortaisage sont souvent lourdes et imposantes. Nos deux ponts roulants de 2 tonnes et nos moyens de levage permettent un positionnement précis sur le plateau de la mortaiseuse, garantissant la sécurité des opérateurs et l’intégrité
de vos pièces critiques.
Applications industrielles
du mortaisage
Le mortaisage est omniprésent dans les secteurs où la puissance mécanique est élevée :
Énergie et barrages
Fixation de grandes roues dentées ou de vannes de régulation.
Industrie hydraulique
Liaisons arbres-pompes soumises à de forts à-coups.
Sidérurgie et carrières
Maintenance de réducteurs massifs et de systèmes de convoyage.
Constructionmécanique
Assemblage de poulies, volants d’inertie
et accouplements.
- Contact
Votre devis sur mesure
L’urgence n’attend pas. Votre précision non plus.
Qu’il s’agisse d’une pièce à refaire à l’identique ou d’un projet d’usinage complexe, nous sommes votre partenaire privilégié. Décrivez votre besoin en quelques clics : nous nous engageons à vous répondre avec une solution technique sur mesure et un chiffrage clair dans les meilleurs délais.
Questions fréquentes
sur le mortaisage
Le mortaisage est l’une de nos spécialités. Nous sommes ravis de pouvoir répondre aux questions que vous vous posez le plus souvent.
Quels sont les différents types de mortaiseuses ?

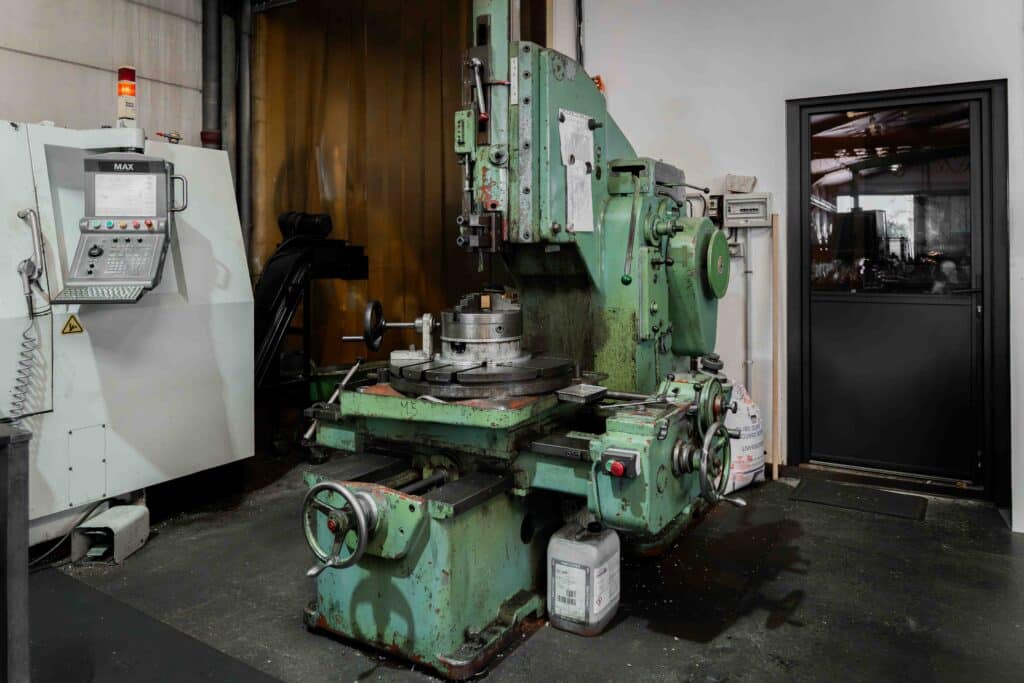

Il existe principalement deux types : la mortaiseuse à tête inclinable (pour les rainures inclinées ou coniques) et la mortaiseuse verticale standard. Notre équipement nous permet une grande polyvalence pour traiter la majorité des besoins industriels, des petites pièces aux composants massifs jusqu’à 1,2 mètre de diamètre.
Quelle est la différence entre mortaisage et fraisage pour les rainures de clavette ?
Le fraisage peut réaliser des rainures extérieures sur des arbres. Cependant, pour les rainures intérieures (dans un trou), le mortaisage est souvent la seule solution viable, surtout pour obtenir des angles vifs au fond de la rainure, ce qu’une fraise ronde ne peut pas faire parfaitement. Le mortaisage offre également une meilleure résistance mécanique.
Quelles dimensions maximales pouvez-vous réaliser en mortaisage ?
En standard, nous acceptons des pièces jusqu’à 1 200 mm de diamètre pour une longueur de rainure allant jusqu’à 300 mm. Toutefois, nous sommes habitués aux défis techniques : n’hésitez pas à nous consulter pour des longueurs supérieures ou des configurations d’usinage complexes, nous étudierons une solution sur mesure.
