Rectification cylindrique et plane de pièces mécaniques de précision
Notre expertise en
rectification cylindrique et plane
La rectification est l’étape ultime de la précision mécanique. Chez Verne, nous maîtrisons ce procédé d’usinage par abrasion pour garantir à vos composants industriels un état de surface irréprochable et des tolérances dimensionnelles au micron près. Que ce soit pour des pièces neuves ou dans le cadre d’un programme de rénovation, notre atelier de Décines assure une finition de haute qualité.
Pour des surfaces planes ...
Nous intervenons pour assurer la planéité parfaite de vos surfaces. Notre parc machine nous permet de rectifier des pièces prismatiques, des plaques ou des bâtis de machines avec une capacité allant jusqu’à 1 mètre de longueur sur 500 mm de largeur. Ce procédé élimine les déformations résiduelles (notamment après traitement thermique) pour une portée parfaite.
... ou cylindriques !

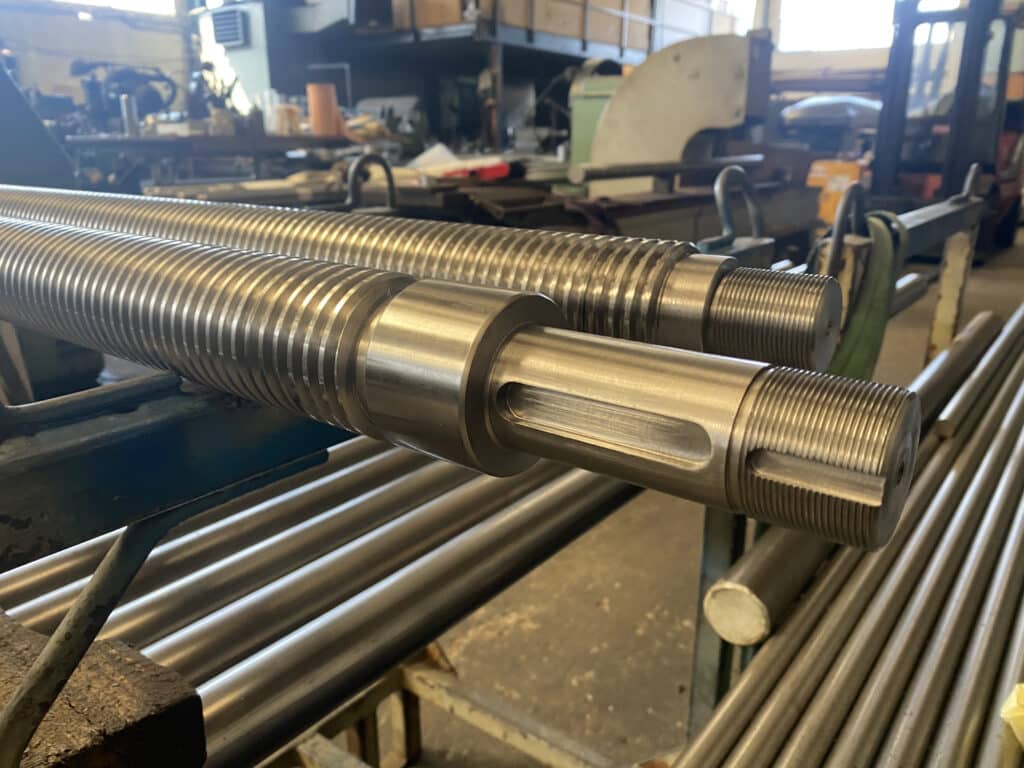

Pour vos arbres, axes et composants de rotation, nous réalisons de la rectification cylindrique extérieure. Nos capacités nous permettent de traiter des pièces jusqu’à 1500 mm de longueur pour un diamètre maximal de 330 mm.
Le plus Verne : Grâce à un passage en broche de diamètre 60 mm, nous avons la capacité de rectifier les embouts de pièces de plus grandes longueurs, une solution idéale pour les arbres de transmission hors gabarit.
Filetage de précision
Explorez une solution plus adaptée ?
Mortaisage
Explorez une solution plus adaptée ?
Usinage grande dimension
Explorez une solution plus adaptée ?
Fraisage et tournage
Explorez une solution plus adaptée ?
- Définition
Qu'est ce que
rectification cylindrique et
la rectification plane ?
La rectification est une opération de finition utilisant une meule comme outil de coupe. Contrairement au tournage ou au fraisage, elle permet d’atteindre des rugosités extrêmement faibles (Ra) et des précisions géométriques que les outils de coupe conventionnels ne peuvent égaler.
La rectification plane
Elle traite les surfaces horizontales pour obtenir une planéité absolue et un parallélisme rigoureux.
La rectification cylindrique
Elle s’applique aux pièces de révolution. Elle garantit une cylindricité parfaite, indispensable pour les pièces en rotation rapide ou soumises à des frottements intenses.
Notre procédé
pour la rectification
Chez Verne, nous ne voyons pas la rectification comme une simple finition, mais comme la garantie de longévité de vos machines. Ainsi, notre procédé s’adapte à la dureté de vos matériaux : nous rectifions les aciers trempés, les aciers cémentés, ainsi que divers alliages ferreux et non ferreux.
Nous utilisons la rectification pour :
- Atteindre des tolérances serrées (ajustements H7, g6, etc.)
- Améliorer l’état de surface pour réduire les frottements et l’usure
- Récupérer des portées de roulements usées sur des pièces existantes
- Dépannage et rétrofit
Sauvez vos pièces d'usure
Une portée de joint ou un siège de roulement marqué ? Avant de jeter la pièce, pensez à la rectification. Nous pouvons rectifier la zone usée et adapter une bague ou un nouveau roulement. Le rétrofit par rectification est une solution économique et durable pour vos machines de production.
Nos outils et services
pour la rectification

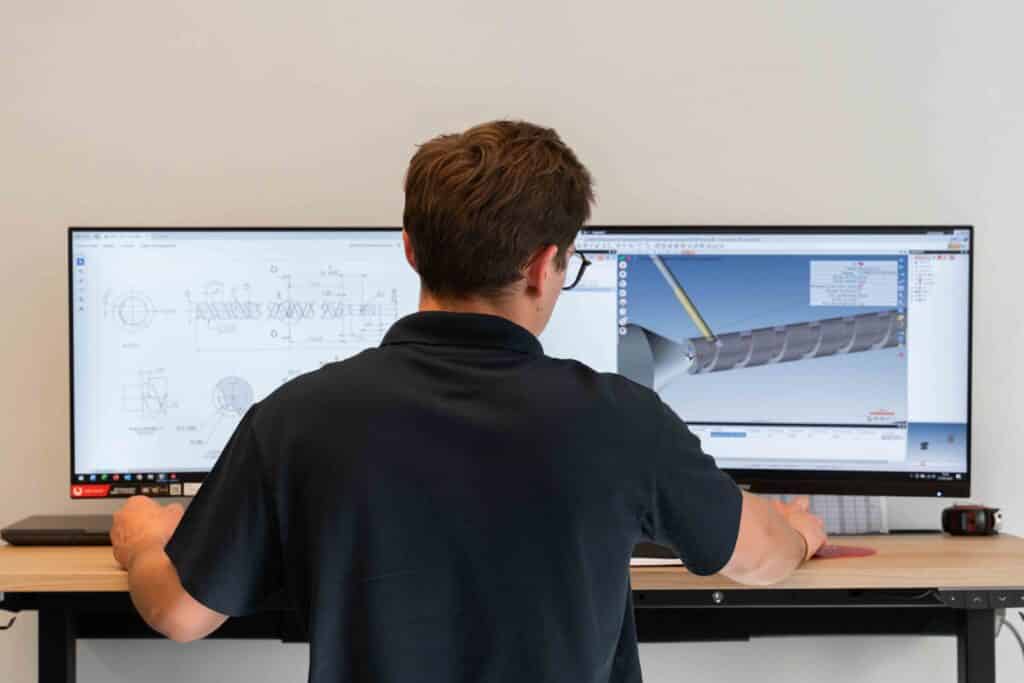

FAO / CFAO avec Top Solid
L’utilisation de Top Solid nous permet de préparer les gammes d’usinage complexes, notamment lorsque la rectification doit être parfaitement alignée avec des filetages ou des mortaisages réalisés en amont. Cette continuité numérique assure le respect strict de votre cahier des charges.
Métrologie

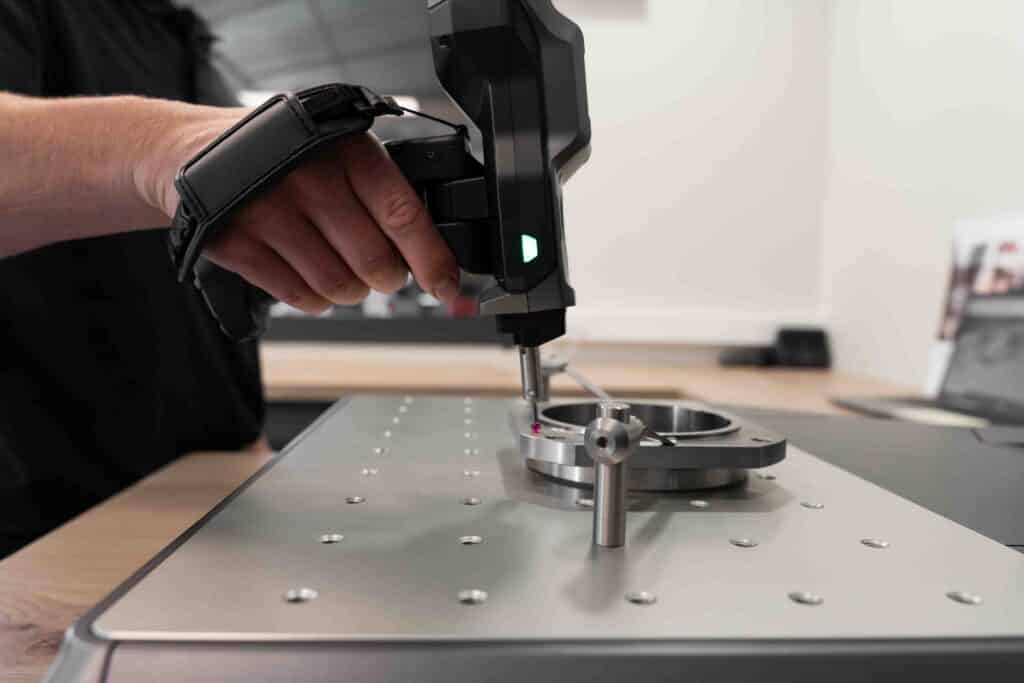

La rectification est indissociable de la mesure. Notre machine à mesurer tridimensionnelle Keyence XM 5000 est l’outil indispensable pour valider nos résultats. Nous contrôlons les circularités, les battements et les cylindricités avec une précision certifiée, vous garantissant une pièce conforme dès sa livraison.
Manutention

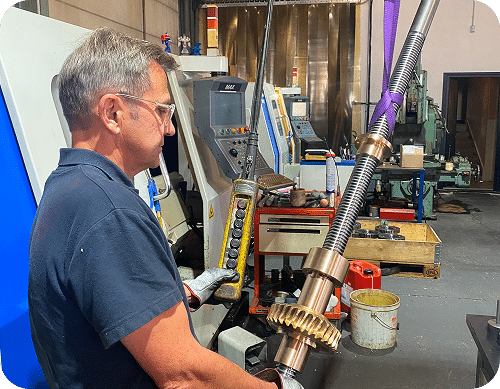

Les pièces destinées à la rectification sont souvent des composants de précision fragiles malgré leur poids. Avec nos deux ponts roulants de 2 tonnes, nous assurons une manipulation douce et précise, évitant tout choc qui pourrait compromettre la géométrie finale de la pièce.
- Contact
Contactez-nous
Un défi technique ou une pièce critique à remplacer au plus vite ?
Considérez notre site comme votre interlocuteur direct : détaillez-nous votre projet, du filetage de précision à l’usinage sur mesure. Notre équipe se mobilise pour vous fournir une analyse technique approfondie et un devis transparent, sans délai inutile.
Questions fréquentes
rectification cylindrique et plane
Le mortaisage est l’une de nos spécialités. Nous sommes ravis de pouvoir répondre aux questions que vous vous posez le plus souvent.
Qu'est-ce que la rectification cylindrique extérieure ?
C’est le travail de la surface externe d’une pièce cylindrique (comme un axe). La pièce tourne entre pointes ou en mandrin, tandis qu’une meule abrasive vient rectifier le diamètre extérieur pour obtenir une cote précise et un état de surface « poli miroir ».
Qu'est-ce que la rectification entre pointes ?
Il s’agit de maintenir la pièce par ses deux extrémités (les centres). Cette méthode est la plus précise pour la rectification cylindrique longue, car elle garantit une concentricité parfaite sur toute la longueur de l’arbre, évitant
les phénomènes de faux-rond.
Qu'est que la rectification de précision ?
C’est un usinage dont les tolérances se situent généralement en dessous du centième de millimètre (micron). Elle intervient après l’ébauche (tournage/fraisage) et souvent après un traitement thermique, pour corriger les déformations liées à la chauffe du métal.
